| Радиальные вентиляторы |
| Рационально сконструированный вентилятор характеризуется возможно меньшими массой, металлоемкостью и габаритами, высокой экономичностью и надежностью, а также технологичностью конструкции и наименьшими возможными эксплуатационными расходами. Особые требования предъявляются к конструкции корпуса и рабочего колеса. |
Рабочее колесо должно быть тщательно отбалансировано. Прочность и жесткость колеса зависят от конструкции и материала, из которого оно выполнено. С увеличением ширины колеса прочность и жесткость его снижаются. |

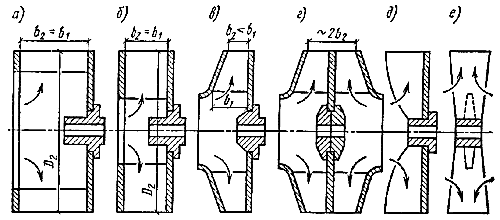

| Рис. 1. Конструктивные исполнения рабочих колес
радиальных вентиляторов |
|
 |
Лопатки барабанных колес (а) загнуты вперед, ширина колес достигает 0,5D. Окружная скорость колес допускается до 30 - 40 м/с.
Ширина кольцевых колес (б) находится в пределах (0,2 - 0,4)D. Их окружная скорость допускается до
60 м/с.
Большой прочностью и жесткостью обладают колеса с коническим передним диском (в). Их окружная скорость допускается до 85 м/с.
Трехдисковые колеса (г) применяются в вентиляторах двустороннего всасывания.
Однодисковые колеса (д) применяются, например, в пылевых вентиляторах и в вентиляторах высокого давления. Лопатки у этих колес присоединяются к диску и ступице.
Бездисковые колеса (е) с лопатками, присоединяемыми непосредственно к ступице, находят применение в пылевых вентиляторах. |
| Рис. 2. Конструктивные схемы соединения вентиляторов с электродвигателями
1 — всасывающий коллектор; 2 — электродвигатель; 3 — эластичная муфта; 4 клиноременная передача |
Исполнение 1 применяется для вентиляторов небольших размеров. При этом достигаются компактность установки, ее надежность, относительная бесшумность, а также экономичность благодаря отсутствию потерь в передаче. |
 |
Исполнения 2 и 4 широкого применения не получили, так как передняя опора и подшипник, установленные во входном отверстии, затрудняют вход воздуха в вентилятор.
Исполнение 3 рекомендуется при совпадении частот вращения электродвигателя и вентилятора, имеющего рабочее колесо большого диаметра или большой массы.
Исполнения 5 и 7 применяются для вентиляторов двустороннего всасывания. При этом обеспечивается большая жесткость конструкции (рабочее колесо расположено между подшипниками), но определенные сложности вызывает присоединение к вентилятору всасывающих воздуховодов. Поэтому эти схемы исполнения чаще всего применяются при воздухозаборе непосредственно из помещения или при установке вентилятора в открытой камере.
Исполнение 6 нашло широкое применение, что объясняется простотой присоединения вентилятора к сети и тем, что в случае необходимости можно легко и быстро проводить замену приводных ремней. |
| Рис. 3. Положение корпуса радиальных вентиляторов правого (а) и левого (б) вращения |
Вентиляторы изготавливают одностороннего и двустороннего
всасывания правого и левого вращения. |
 |
Если смотреть со стороны входа
воздуха, то вентилятор, рабочее колесо которого вращается по часовой
стрелке, называется вентилятором правого вращения, против
часовой стрелки - левого вращения. На вентилятор
двустороннего всасывания следует смотреть со стороны всасывания,
свободной от привода.
Для вентиляторов общего назначения устанавливает семь положений корпуса, определяемых углом поворота
относительно исходного нулевого положения. Углы поворота корпуса
отсчитывают по направлению вращения рабочего колеса в соответствии . Положения корпуса Пр 225° и Л 225° отсутствуют, что
объясняется трудностью присоединения сети к такому вентилятору.
Корпуса мельничных вентиляторов могут устанавливаться в 24
положениях (0 - 345° через 15°). Дутьевые вентиляторы и дымососы
имеют 18 положений корпуса (0 - 255° через 15°). |
| Вентиляторы специального назначения применяются для
работы в системах пневмотранспорта; для перемещения среды,
содержащей агрессивные вещества, газов с высокой температурой,
газопаровоздушных взрывоопасных смесей и т. д. Эти вентиляторы, в
свою очередь можно, разделить на пылевые, коррозионно-стойкие,
искрозащищенные, тягодутьевые, малогабаритные, судовые, шахтные,
мельничные и т. д. |
| В зависимости от уровня защиты от искрообразования
искрозащищенные вентиляторы подразделяются на следующие: |
| 1.с повышенной защитой от искрообразования, в которых
предусмотрены средства и меры, затрудняющие возникновение
опасных искр только в режиме их нормальной работы. Изготовляются
такие вентиляторы или из алюминиевых сплавов, или из разнородных
металлов;
|
2.искробезопасные. Эти вентиляторы разработаны на основе алюминиевых сплавов с антистатическим пластмассовым покрытием. Вид покрытия - графитонаполненный полиэтилен или графитонаполненный пентапласт, - выбирается в зависимости от характеристики перемещаемых сред, т. е. от их способности противостоять коррозионному воздействию сред. |
|
